REKÓNDITO LUGAR: METODO PARA HALLAR COORDENADAS DE UN PUNTO I

Partimos de los mapas en papel. Tenemos mapas de diferentes poblaciones de la zona de Baztán, dibujadas a mano o suministrados por diversos ayuntamientos de la zona.

Desgraciadamente,no existen mapas oficiales suministrados por todos los ayuntamientos,ni tampoco están completos.
En la actualidad sólo nos han suministrado los del nucleo urbano de Amaiur,Arizkun y Erratzu.Faltando la mayoría de los caseríos diseminados y otras muchas zonas.

DETALLE PLANO AMAIUR.

Bastaría con geolocalizar con cualquier sistema,desde teléfono móvil a dispositivos gps e incluir nomenclatura o nuestras características definitorias.
Es decir,se crearía un gps a la carta y necesidades del servicio o empresa.
Se tienen mapas de pueblos y barrios de baztan.No son mapas completos,pero en muchos de ellos hay referencias,asi como caseríos importantes que pueden servir como referencias a la hora de localizar puntos concretos(los mapas se encuentran en una carpeta adjunta).
El primer paso es concordar los caseríos que tenemos mediante dibujos con una imagen real vía satélite de la localización que queremos geolocalizar.Existen distintos programas para visualizar la zona en concreto desde google earth,sigyc,garmin etc.Se elige google maps por operatividad,ya que en estos momentos el proyecto se realiza en teléfono móvil con sistema operativo android y las incompatibilidades se suponen menores.

*Como trataremos con posterioridad ,existe varias formas de obtener coordenadas:
- geolocalizar el punto que queremos en una visita al lugar,con un GPS,cámara fotográfica con tecnología GPS,teléfono móvil…. -A traves de ortomapas y fotos vía satélite como hemos realizado nosotros .
-A traves de triangulamiento por antenas y repetidores.Como comentaremos,en diversos estudios,este sistema puede dar lugar a fallos e inexactitudes.
Existen diversos métodos como vemos.Se sugiere la posibilidad de crear una aplicación de geolocalización, personalizada a las necesidades de cada empresa o servicio,que se pueda integrar en dispositivos móviles (teléfonos y tablets) y que el usuario de la aplicación pueda utilizar para geolocalizarse,bien sea en su propio domicilio,lugar de trabajo etc… Pongamos un ejemplo para ilustrar el proceso,sera válido para el resto de los casos:

Tenemos el mapa a mano. Vamos a localizar las coordenadas de los puntos que nos interesan. Para ello vamos a utilizar el visor google maps.

Elegimos la población o zona que queramos obtener la coordenadas. Con este sistema veremos la visibilidad del punto que queremos geolocalizar

Ampliamos la zona que nos interese. Es importante a la hora de obtener coordenadas que la ampliación de la zona, sea a máxima resolución que permita la fotografía satélite, es decir lo mas ampliado posible. A mayor ampliación habrá mucho menor fallo, decalaje o sesgo en la localización, dándonos de esta manera las coordenadas más exactas. Esto es importante ya que si la ampliación no es al máximo y la visualización del punto es alejada unos pocos centímetros en el mapa pueden ser centenares de metros en la realidad.

apliamos la localidad o el punto al máximo de resolución, aquí podemos ver con precisión las diferentes viviendas de parte de la localidad.

Enrutamiento, el google maps es capaz de calcularnos la ruta, no de guiarnos (navegación GPS) hasta el punto. Esto nos sirve para elegir diferentes rutas, la que más nos interese según nuestras necesidades. Así como cálculo de distancias y tiempo aproximado en condiciones óptimas. Lo que nos permitiría obtener a nivel teórico las necesidades de tiempo y las isócronas de viaje.

En detalle el enrutamiento que nos llevaría hasta el lugar elegido. Si hacemos zoom veremos que nos lleva directamente al punto elegido. En este caso pueblo de Amaiur/Maya

Afinemos más y elijamos un caserío en concreto. Para ver que el sistema google maps da imágenes satélite y funciona con cualquier punto que queramos localizar.

Supongamos, por poner un ejemplo que queremos localizar el caserío Gazitonea, en Amaiur. Hallemos la imagen para verla en google maps. A la hora de geolocalizar esto no va a ser necesario, veremos en los siguientes pasos porqué.

El caserío Gazitonea se encuentra al lado de la plaza en la imagen señalamos el caserío, basándonos en nuestro dibujo. Ahora lo que necesitamos en un programa que nos de las coordenadas de este punto. Hay muchos programas y paginas online que hayan la ubicación mediante coordenadas de longitud y latitud. Utilizamos la longitud y latitud ya que pegando estos datos en google maps, nos indicara inmediatamente el punto a las coordenadas hacen referencia. Utilizaremos en este caso una página de internet, especialmente preparada para ello:

http://www.agenciacreativa.net/coordenadas_google_maps.php

Vemos que si ponemos en “dirección a buscar”: Amaiur inmediatamente se generaran unas coordenadas. A la hora de geolocalizar, para que sea más sencillo vemos que la página nos da opción de mapa, satélite e hibrido. Explicaremos como podemos utilizarlo. En el caso de la opción ¨mapa¨ sale el mapa de caminos y carreteras. En este caso, no es de utilidad. Nos puede servir para observar trayectos y diferentes rutas.

Vemos que si elegimos opción ¨satélite¨, aparecerá la imagen que anteriormente habíamos visto en google maps. Genera 2 coordenadas que son longitud y latitud. Otros sistemas también valido generan grados, minutos y segundos el tratamiento de los datos es similar.

La opción ¨hibrido¨ es muy interesante ya que combina imagen satélite, con carreteras y caminos. De manera que si perdemos referencia de posición por la fotografía de satélite, debido a intensa vegetación que nos impide ver tanto caminos como caseríos, este sistema nos permite cierta orientación espacial y la posibilidad de facilitar la geolocalización.

Como hemos señalado con anterioridad es muy importante la ampliación al máximo. Se puede realizar fácilmente con tecla + que vemos en el navegador de la foto. Esto hará que la longitud y latitud sean lo mas exactas posibles.

Señalamos el punto que nos interesa, como antes hemos puesto el caserío Gazitonea de Amaiur, seguiremos con este punto. Vemos señalado el punto. Se puede señalar la entrada , (en caso de que sea un edificio grande y conozcamos donde esta la entrada principal, o donde queremos dejar o recoger algo señalaríamos ese punto siempre que hubiese esa posibilidad).Vemos que la pagina genera una coordenadas.

Archivo Word con los caseríos de Amaiur núcleo urbano.

Una vez que hemos generado las coordenadas debemos localizarlas en google maps. Esto nos dará un punto localizado en google maps. Tendremos multitud de opciones de explotación de estos datos. Explicaremos las posibilidades a lo largo del estudio.

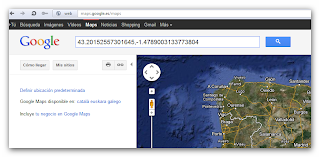

Metemos cualquiera de las coordenadas que hemos generado en el buscador de google maps.

Nos buscara el punto, indicado con flecha verde, que como vemos, coincide con el caserío Gazitonea que habíamos elegido.

Si pinchamos encima de la flecha nos dará la información y opciones sobre el punto: nos indica las coordenadas que nosotros hemos generado y la correspondencia en grados, minutos y segundos. Es interesante guardar las dos como información del punto. Procederemos pinchar en la opción “guardar en”.

Al “guardar en” tendremos lo siguiente: Lo mas interesante es la posibilidad de editar para darle las características y nombrarlo de la forma que mas nos interese. Y sobre todo, se generara un archivo “KML” (Keyhole Markup Language: lenguaje de marcado basado en XML para representar datos geográficos en tres dimensiones), que es donde se guarda la información de las coordenadas y es el archivo como hemos dicho antes que introduciremos en el navegador (cuando hablamos de navegador, nos estaremos refiriendo al dispositivo GPS que nos guía de una localización a otra, mediante la navegación satélite). Un KML puede englobar varias direcciones, también puede comprimirse en archivos KMZ o convertirse a otros formatos de coordenadas como SHP, GPX etc. con diferentes software como puede ser “QGIS”. Veremos para que sirven los KML y como lanzarlos y utilizarlos en los navegadores.

Editamos el titulo del caserío (clic sobre opción “editar”). En nuestro caso pondremos el nombre del mapa (ejemplo: caseríos de Amaiur núcleo urbano).Un único KML puede englobar varios caseríos o un único punto. Podemos poner la opción que mejor se adapte a nuestras necesidades. En descripción, podemos colocar lo que nosotros estimemos oportuno como características especiales que nos interesen y faciliten nuestro trabajo , fotos etc. Asimismo puede, ser público o restringido. Esto permite compartir nuestros sitios o mapas con el círculo de personas que queramos, a través de nuestro correo electrónico, sin necesidad de realizar maniobras mas complicadas.

Hemos editado el nombre del sitio o nombre del mapa, ahora editaremos las características del sitio ya que ya vemos que por defecto nos salen las coordenadas que nosotros hemos metido, generadas a través de la página web de la que hemos hablado.

Ponemos el nombre del caserío y en nuestro caso guardamos tanto coordenadas obtenidas por nosotros, como la coordenadas en GMS. También podemos cambiar el icono.

Tendríamos como nombre del sitio o mapa “caserío”. Y dentro de este mapa el caserío Gazitonea. Ya podríamos guardar el KML, que es el archivo a poner dentro del navegador, en la carpeta correspondiente de rutas o mapas, según las especificaciones de los distintos tipos de navegadores. Estos archivos KML son los que nos van a permitir la navegación, ya que aunque tengamos guardada la información de los puntos en nuestra sesión de google maps, google maps no permite la navegación sino solo el enrutamiento.

Seria posible no guardarlos, como KML en un archivo externo, si tenemos google maps y correo electrónico gmail, podemos iniciar sesión en nuestros Smartphone o Tablet con conexión a internet. Si hemos guardado los mapas en “destacados” de google maps aparecerían en el google navigator del dispositivo móvil. Si los tenemos compartidos, se sincronizarían automáticamente, con el resto de usuarios compartidos, en google navigator y se añadirían al navegador, pudiendo navegar directamente con un solo clic.
